Mittelkonsole, Ausbau

(c) TalkFord , 24.02. 2014

Übersetzt von U. Hailer a.k.a. MucCowboy, keine Gewähr.

Einführung

Dieser Artikel bezieht sich auf den Mondeo MK4 Baujahr 2007 Linkslenker. Für ein Rechtslenker-Fahrzeug muss man diese nur spiegelverkehr betrachten. Der Abbau von Verkleidungen ist relativ einfach. Diese Beschreibung hilft, unnötige Beschädigungen zu vermeiden, und zeigt das Aussehen der Teile unterhalb der sichtbaren Flächen.

Werkzeuge

• Torx-Schraubendreher TX-20
• eine ausgediente Kreditkarte
• Kreuzschraubendreher PZ-2
• evtl. Klebeband

Um diese Arbeiten in kalter Winterzeit vorzunehmen, sollte das Fahrzeug in einer beheizten Garage stehen oder die Fahrzeugheizung zuvor einige Zeit gelaufen sein, um die Plastikteile flexibler zu machen.

Schalthebeleinfassung (Schaltgetriebe)

Die Schalthebeleinfassung besteht aus drei Teilen, die einzeln abgebaut werden.

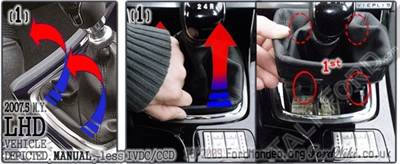

Das erste Teil ist der Schaltsack mit einem unteren Halterahmen.

• hinten (oder ggfls. vorne) am Schaltsackrand greifen
• Rahmen vorsichtig zur Mitte hin drücken, 2 Plastiknasen ausrasten lassen
• anheben und auf Gegenseite aushängen

Wenn sich darunter liegende Teile gleichfalls lösen, auf Nasel und Clippse achten.

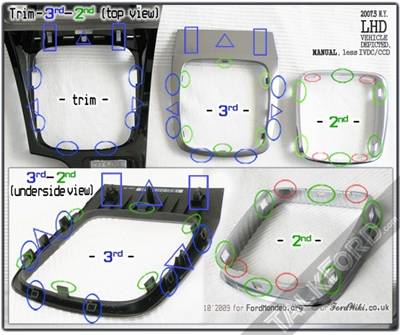

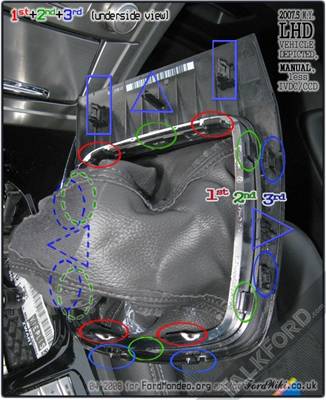

Das zweite Teil ist ein Zierrahmen, der mit sechs Rastnasen vom darunter liegenden Abdeckrahmen gehalten wird. Das dritte Teil, der Abdeckrahmen, fixiert sich seinerseits mit sechs Nasen und 2 Metallclippsen an der Mittelkonsole fixiert.

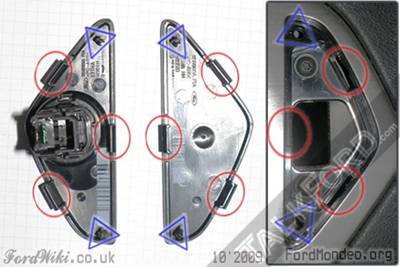

(Kreis: Plastiknase, Rechteck: Metallclipps, Dreieck: Führungsstift)

Zierrahmen und Abdeckrahmen können entweder sofort (z.B. zur Suche nach störenden Knarz- oder Klappergeräuschen) oder auch erst später ausgebaut werden.

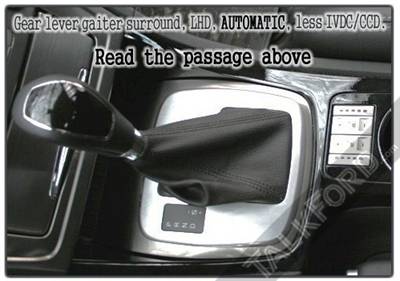

Wählhebeleinfassung (Automatikgetriebe)

• Handbremse anziehen
• Zündung einschalten, Motor nicht starten
• Bremspedal drücken
• Wählhebel von "P" nach "D" umstellen
• Zündung ausschalten
• Innere Wählhebelabdeckung anheben, mit einer alten Kreditkarte vorsichtig aufhebeln
• Kabel zum Wählhebel-Positionsmelder abstecken
• Zierrahmen und Abdeckrahmen siehe unter Schaltgetriebe

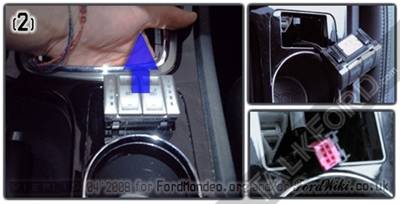

Sitzheizungsschalter

• Durch die Öffnung der ausgebauten Schalthebelabdeckung greifen
• Sitzheizungsschalter von unten herausdrücken (je 2 Clippse an den Breitseiten)
• abstecken

Untere Abdeckung der Mittelkonsole

• Armstütze mit Zwischendeckel hochklappen

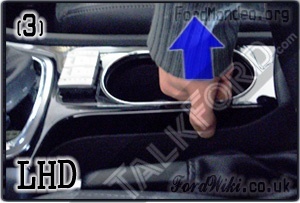

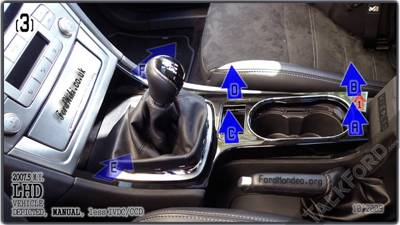

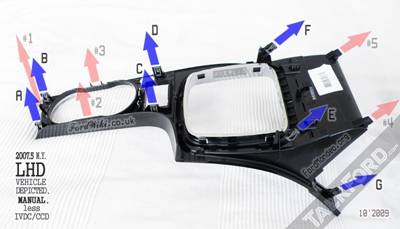

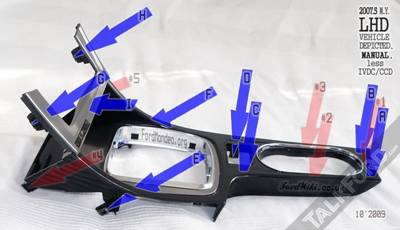

• Mittelkonsole am Becherhalter hinten hochziehen, vier Clippse um Becherhalter (A-D) ausrasten (Zierrahmen Becherhalter kann sich lösen, wieder aufstecken)

• Wenn sich Clippse bei Sitzheizungsschalter nicht lösen, durch Griff in Schalthebelöffnung nachhelfen
• Clippse unterhalb vom Aschenbecher (E+F) können sich auch bereits lösen (ggfls. ebenfalls durch Griff in Schalthebelöffnung nachhelfen)

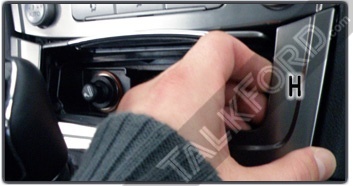

• Aschenbecherklappe öffnen, 2 Clippse seitlich davon (G+H) lösen

• Abdeckung der Mittelkonsole nach hinten ziehend entnehmen, Schaltsack mit Rahmen hierbei durch die Öffnung führen. Beschädigung des Displays der Klimaregelung und anderer Bereiche durch scharfe Kanten der Abdeckung vermeiden.
• Wenn vorhanden: Niveauregulierungsschalter ausbauen und abstecken

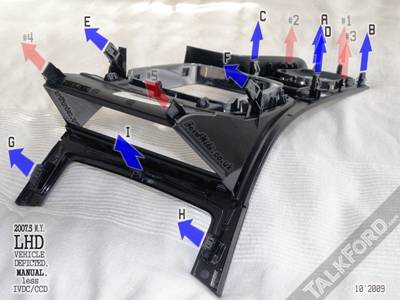

Die Abdeckung hat insgesamt 9 Clippse (blau) und 5 Führungsstifte (rot).

Nach Ausbau oder auch nur leichtem Verschieben der unteren Abdeckung nach hinten erscheinen zwei TX20-Schrauben beidseitig des Aschenbechers, die die Abdeckung der oberen Mittelkonsolen-Abdeckung fixieren.

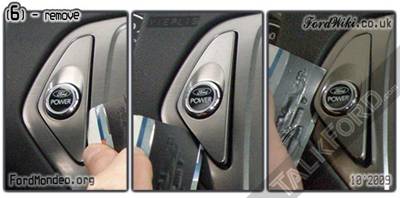

Dreiecke und Startknopf

• Dreiecke in der oberen Mittelkonsole mit abgelaufener Kreditkarte oder passendem Werkzeug abhebeln.

• Je eine Haltenase mittig an jeder Seite, dazu zwei Führungsstifte.

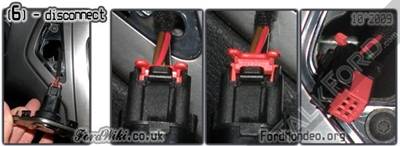

• Wenn vorhanden: Startknopf abstecken (rote Sicherung zurückziehen)

Obere Abdeckung der Mittelkonsole

• je 2 Schrauben TX-20 in den Öffnungen der Dreiecke entfernen
• 2 Schrauben neben den Ecken rechts und links vom Aschenbecher entfernen

• Fahrzeuge mit Navigationssystem NX weiter siehe gesonderte Beschreibung unten
• Abdeckung vorziehen, soweit durch angeschlossene Kabel möglich
• Stecker der drei oberen Schalter abziehen

• Mit Klimaautomatik: (DEATC): Stecker der Klimabedieneinheit abnehmen (Sicherungshebel ausclippsen und zurückdrehen)

• Abdeckung entnehmen und umdrehen

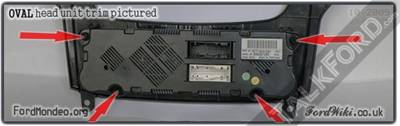

• 4 Kreuzschrauben entfernen, Klimabedienheitheit entnehmen

Fahrzeuge mit Navigationsgerät Travelpilot EX weiter siehe gesonderte Beschreibung unten

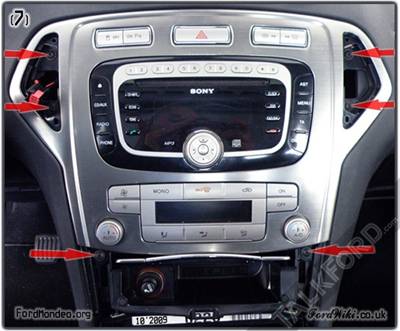

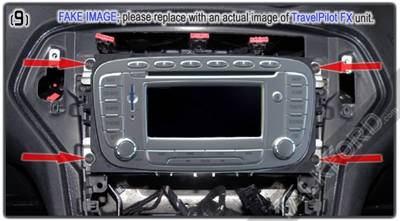

Radio (CD6000, SONY), Travelpilot FX

• Vier Schrauben TX-20 an den Ecken des Gerätes entfernen
• Einheit vorziehen
• Antennenstecker abziehen (bei Navigation SD/CD: 2 Antennenstecker)
• Quadlock-Stecker abziehen
• Einheit entnehmen

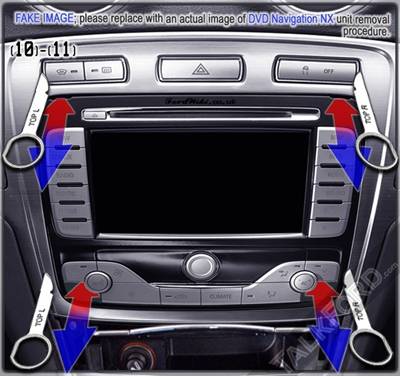

Navigationssystem NX (rechteckig mit großem Display)

• Kappen der unbenutzten Tasten der Klimasteuerung abziehen

• Ausbauwerkzeuge hinter die geöffneten Kappen und in die schmalen Spalte oben rechts und links einsetzen
• Ausbauwerkzeuge paarweise greifen und daran Gerät mit kompletter Konsole vorziehen soweit durch die Anschlusskabel möglich

• Stecker der drei oberen Schalter abziehen
• 2 Antennenstecker abziehen
• Quadlock-Stecker abziehen
• Stecker der Klimabedieneinheit abnehmen (Sicherungshebel ausclippsen und zurückdrehen)
• Abdeckung mit Navigationseinheit entnehmen und umdrehen
• 9 Schrauben um Navigationseinheit aus Abdeckung entfernen, Teile trennen

Travelpilot EX (rechteckig)

• Zwei Schrauben TX-20 rechts und links seitlich vom Gerät entfernen
• Ausbauwerkzeuge in die schmalen Spalte an den vier Ecken des Gerätes einführen
• Ausbauwerkzeuge paarweise greifen und daran Gerät vorziehen soweit durch die Anschlusskabel möglich
• 2 Antennenstecker abziehen
• Quadlock-Stecker abziehen
• Gerät entnehmen

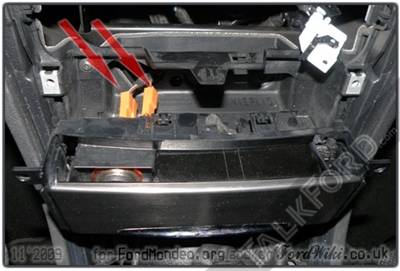

Aschenbecher

Ersetzen der Beleuchtungsbirne im Aschenbecher erfordert kompletten Ausbau des Aschenbechers.

Mit Radio CD6000, SONY oder Travelpilot FX: Radio kann eingebaut bleiben

Mit Navigationssystem NX: mittlere Konsolabdeckung muss hierfür etwas vorgeholt werden

Mit Travelpilot EX: Navigationsgerät muss hierfür ausgebaut sein

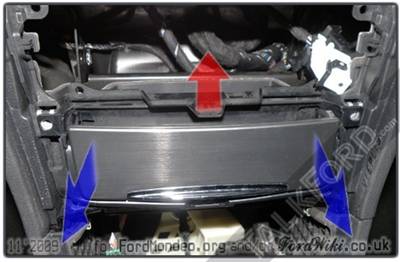

Aschenbecher etwas anheben und vorziehen

Stecker vom Anzünder abziehen

Aschenbecher ganz entnehmen

Fassung der Leuchte ist nur gesteckt

Manuelle Klimaregelung

Die Einheit der manuellen Klimaregelung ist nach Ausbau der Abdeckung in der Mittelkonsole verblieben.

• Vier Schrauben TX-20 um die Einheit entfernen
• Einheit vorziehen
• Alle Stecker auf der Rückseite abziehen
• Einheit entnehmen
